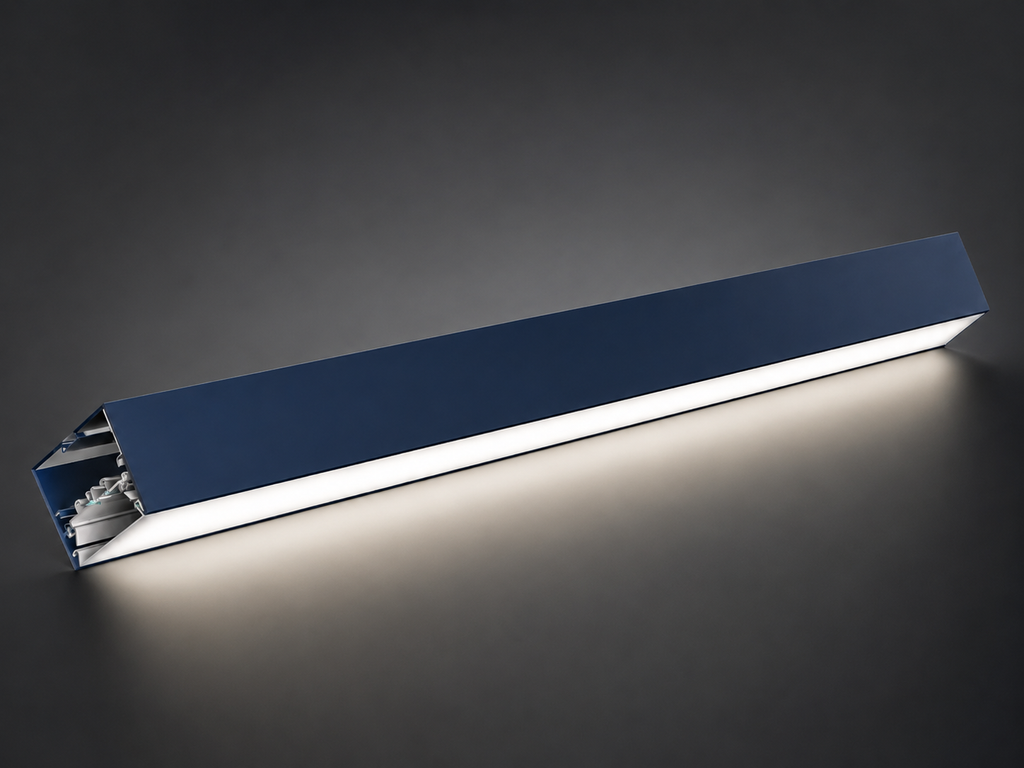

W tym projekcie celem było stworzenie eleganckiej, minimalistycznej oprawy oświetleniowej LED, która idealnie wpasowuje się w aluminiowy profil z rynku.
Projekt dedykowanej płytki PCB

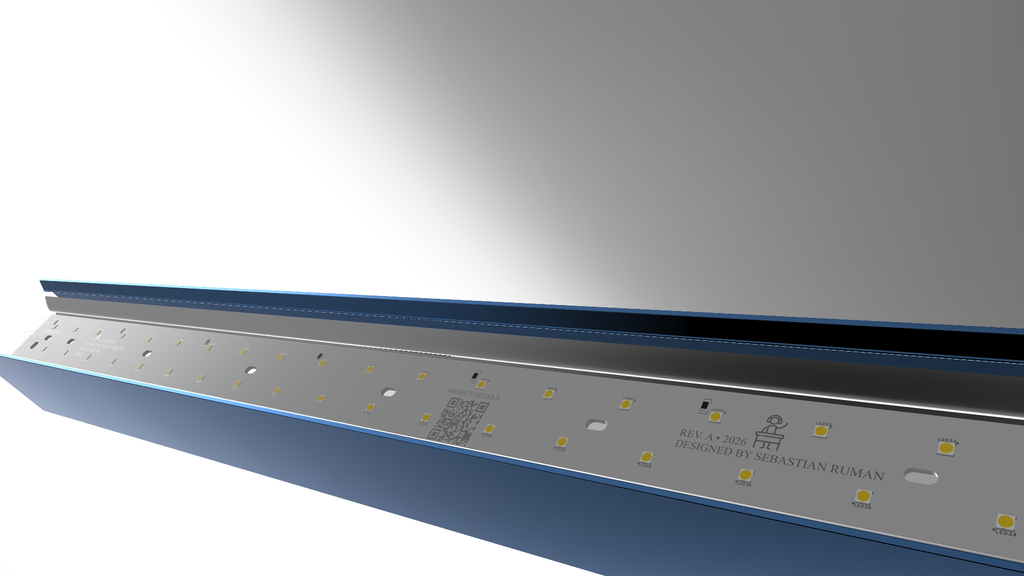

Standardowe taśmy LED stałonapięciowe mają problem z nierównomiernym spadkiem napięcia na długości oraz przegrzewaniem. Zamiast gotowej taśmy, zaprojektowałem wąską, aluminiową płytkę drukowaną dopasowaną do dostępnego profilu oświetleniowego.
Odprowadzanie ciepła i dobór zasilania
Kluczowe było zapewnienie właściwego kontaktu termicznego między padami termicznymi diod a radiatorem profilu. W tym celu między PCB a Aluminium zastosowałem taśmę termoprzewodzącą. Dodatkowo dobrałem zasilacz stałoprądowy o odpowiednich parametrach, który udało ukryć się w profilu oprawy.
Najważniejsze cechy
- Własny projekt obwodu drukowanego (PCB) o wysokiej mocy.
- Równomierny rozkład temperatury i dobra żywotność diod.
- Wysoki współczynnik oddawania barw (High CRI).
Do poprawy:
Zamknięcie zasilacza w oprawie powoduje nadmierne jego nagrzewanie ok. 6 stopni Celsjusza powyżej deklarowanej temperatury dla której producent zasilacza przewiduje 5 letnią gwarancję (72 stopnie).
